Ingersoll OPS INGERSOLL GANTRY 5000 HSJ - 64 bit

Die gebrauchte Senkerodiermaschine OPS INGERSOLL GANTRY 5000 HSJ - 64 bit von Ingersoll (OPS Ingersoll) ist aktuell nicht verfügbar. Gerne beschaffen wir diese Maschine zeitnah für Sie. Kontakt aufnehmen
Diese Maschine ist aktuell nicht verfügbar.
Hersteller
Ingersoll (OPS Ingersoll)
Senkerodiermaschine
OPS INGERSOLL GANTRY 5000 HSJ - 64 bit
Baujahr
2003
Steuerung
Mitsubishi - 64 bit CNC
Generatorleistung
70 Ampere, multipulse
Verfahrwege (X, Y, Z)
525 x 400 x 450 mm
Arbeitsbehälter (B x T x H)
750 x 650 x 420 mm
Arbeitstisch (B x T)
730 x 630 mm
Tragfähigkeit
1000 kg
Zubehör
CO2-Feuerlöschanlage
Integrierte Patronenfilteranlage
Status
überholt
Preis
Auf Anfrage
HSJ-Technologie (High Speed Jump)
max. 12.000 mm/min

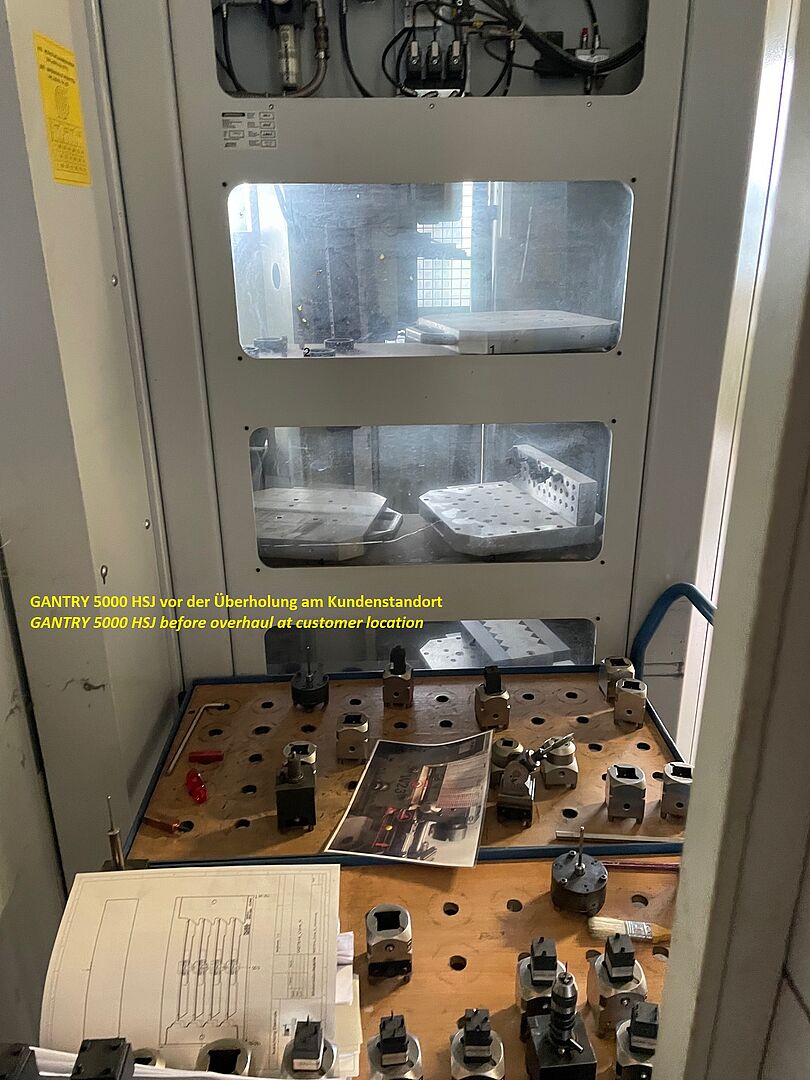

Handlingsystem
MultiChange performance IMC 5
- Multi Change Grundgerät
- Elektrodengreifer ITS / Macro / H5000
- Doppel-Elektrodenmagazin EROWA ITS-154-fach
- RCS-Standardgreifer
- Werkstückmagazin 8-fach
Kontakt aufnehmen

Weiterführende Informationen zur gebrauchten Senkerodiermaschine OPS INGERSOLL GANTRY 5000 HSJ - 64 bit

Portal-Senkerodiermaschine mit Automationslösung                                                                                                                                                                                                                     Maximale Verfahrwege bei kompakten Außenabmessungen, höchste Genauigkeit und beste Zugänglichkeit sind die Prädikate der GANTRY 500. Mit der HSJ Technologie werden hohe Erodierleistungen erzielt. Das Hochleistungs-Servosystem beschleunigt die Z-Achse mit 1,2 G auf eine Intervallgeschwindigkeit von mehr als 10m/min. Speziell für diese Technologie entwickelte Kugelumlaufspindeln, ein optimiertes Schmier- und Kühlsystem und ein Linearmeßsystem in der Z-Achse gewährleisten höchste Präzision und beste Erodierergebnisse bei allen Bearbeitungen.

Kompakte 4-Achsen CNC Funkenerosionsmaschine mit integriertem Werkstück- und Elektroden-Handhabungsgerät für die automatische Präzisionsbearbeitung kleiner bis mittlerer Werkstücke.

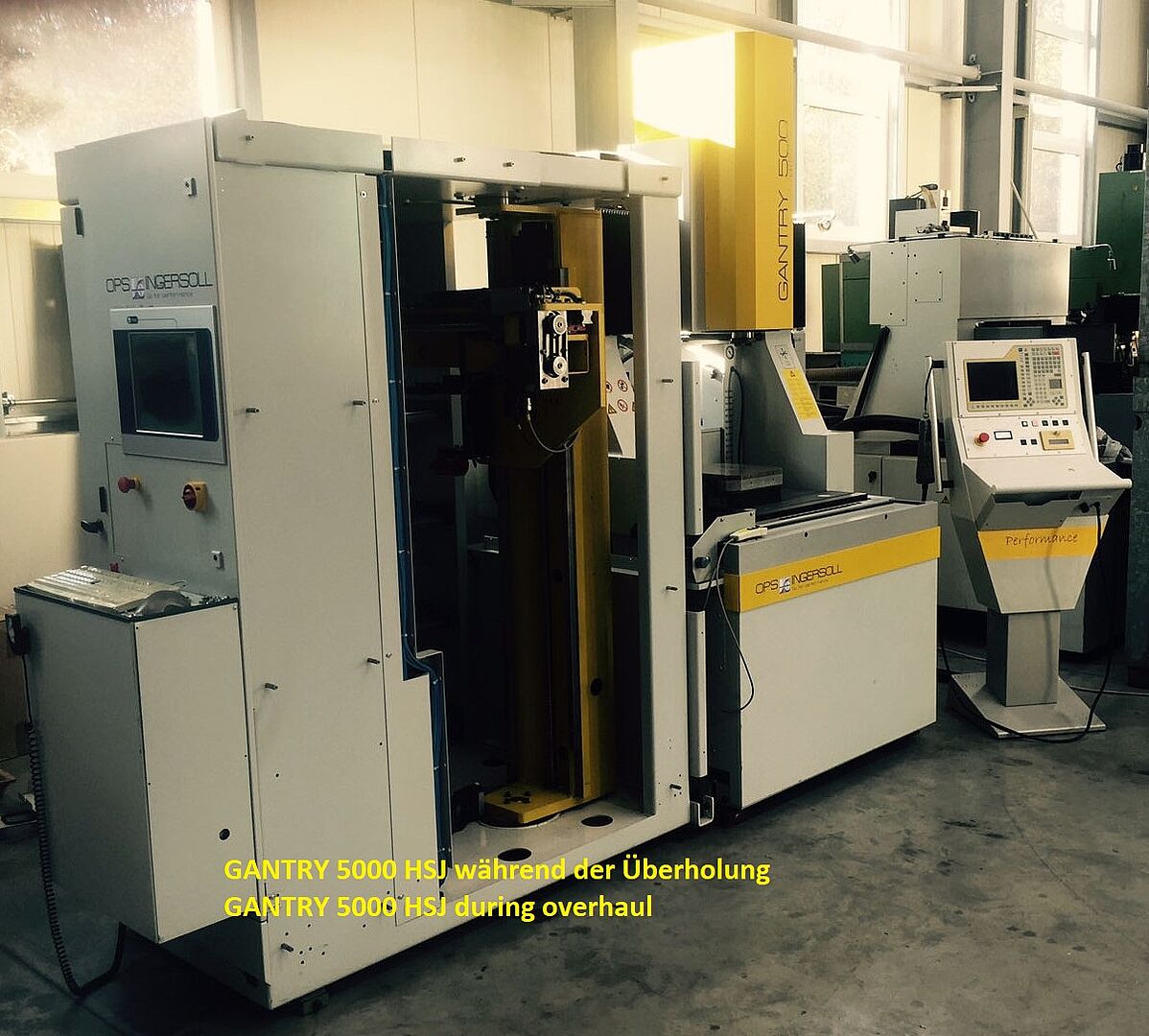

An der OPS INGERSOLL Gantry 500 HSJ werden folgende Überholungsarbeiten, falls erforderlich, ausgeführt:

  • Austausch der Kugelgewindetrieb und Kugellager der X-, Y- und Z-Achse.
  • Überprüfung der C-Achse auf Dichtigkeit und Genauigkeit.
  • Geometrische Überprüfung aller Achsen nach OPS INGERSOLL Protokoll.
  • Reinigung des kompletten Arbeitstanks inkl. Austausch der Filzabstreifer
  • Überpüfung ggf. Austausch der Dielektrikum Pumpen.
  • Überprüfung ggf. Austausch der Dielektrikum Leitungen.
  • Übertragung ggf. Austausch der Dielektrikum Leitungen.
  • Reinigung des Schaltschranks, Generators und der Steuerung.
  • Austausch aller Lüfter, Überprüfung der Servoverstärker (Antriebsregelmodule), ggf. Austausch der Units.
  • nach abgeschlossener Überholung wird die Maschine komplett Laser vermessen.
  • Erodiertest bzw. Abnahme nach OPS INGERSOLL Protokoll.
  • Teil-, ggf. Komplettlackierung der Maschine.
